Permanent magnet børsteløs motormagnet

Noen Introduksjon av Permanent magnet børsteløs motor

Hva er permanent magnet børsteløs motor?

Børsteløs motor er et typisk mekatronikkprodukt, som består av motorkropp og driver. Siden den børsteløse DC-motoren fungerer i en selvkontrollmodus, vil den ikke legge til en startvikling på rotoren som den synkrone motoren startet under tung belastning under regulering av variabel frekvenshastighet, og den vil heller ikke produsere oscillasjon og ut av trinn når belastningsendringer plutselig. De permanente magnetene til små og mellomstore børsteløse LIKE-motorer bruker nå for det meste sjeldne jord neodymium jernbor (Nd-Fe-B) materialer med høyt magnetisk energinivå. Derfor er volumet av sjeldne jordarter permanent magnet børsteløs motor er ett rammenummer mindre enn for trefaset asynkron motor med samme kapasitet.

Krav til børsteløs motor for magnet

Permanente magneter brukes i rotoren til børsteløs motor, som for det meste er neodymiummagnetblokker og neodymiummagnetfliser. Den stator er en eksitasjonsspole, men strukturen til den permanente magneten inne er også forskjellig, som ofte er delt inn i overflatemonteringstype og innebygd type.

Forskjellen er:

Overflatebraketten direkte quadrature akseinduktorer Ld og Lq er de samme, med stort luftgap, liten magnetisk svekkelsesevne og utvidelsesevne med begrenset hastighet.

Innebygd AC-DC-akseinduktans: Lq > Ld, lite luftgap og god magnetisk svekkelsesevne.

Magnet ytelse krav til børsteløs motor

Den børsteløse motoren bruker hovedsakelig høyytelses neodymiummagnet, fordi motorens kraft er nært knyttet til magnetens ytelse. Det kan forstås at volumet og karakteren av neodymiummagnet bestemmer motorens maksimale effekt.

Krav til magnetform av børsteløs motor

Formen på børsteløs motormagnet inkluderer hovedsakelig firkantet magnet, Flis (Bue) magnet, Ringmagnet og Brødmagnet.

Fordeler med Square magnet: enkel behandling og relativt billig pris

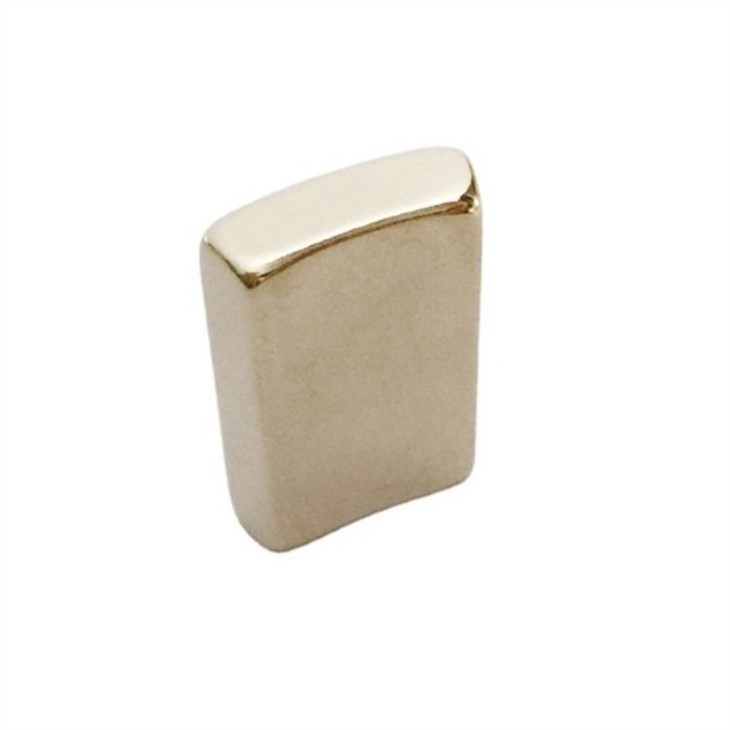

Fordeler med Tile /Arc magnet: lysbue kan sikre at luftgapet mellom magnet og silisiumstålplate er konsistent, og det er overlegent til firkantet magnet i kraft og effektivitet.

Fordeler med brødformet magnet: Ifølge fagfolk tror de denne typen magnet har bedre effekt enn buemagnet.

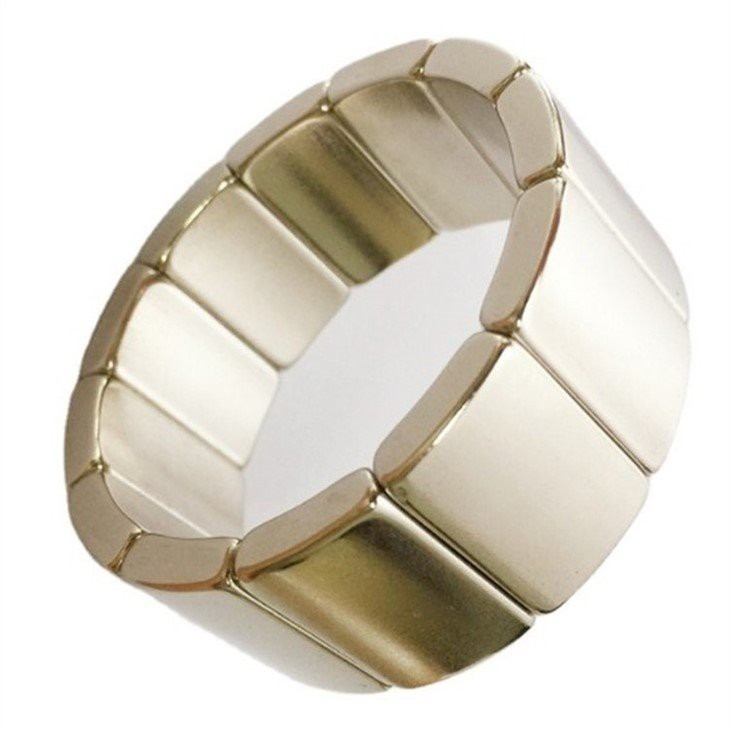

Fordeler med ringmagnet: praktisk installasjon, overlegen ytelse, high-end generelt bruk ring.

Krav til antall magnetstenger av børsteløs motor

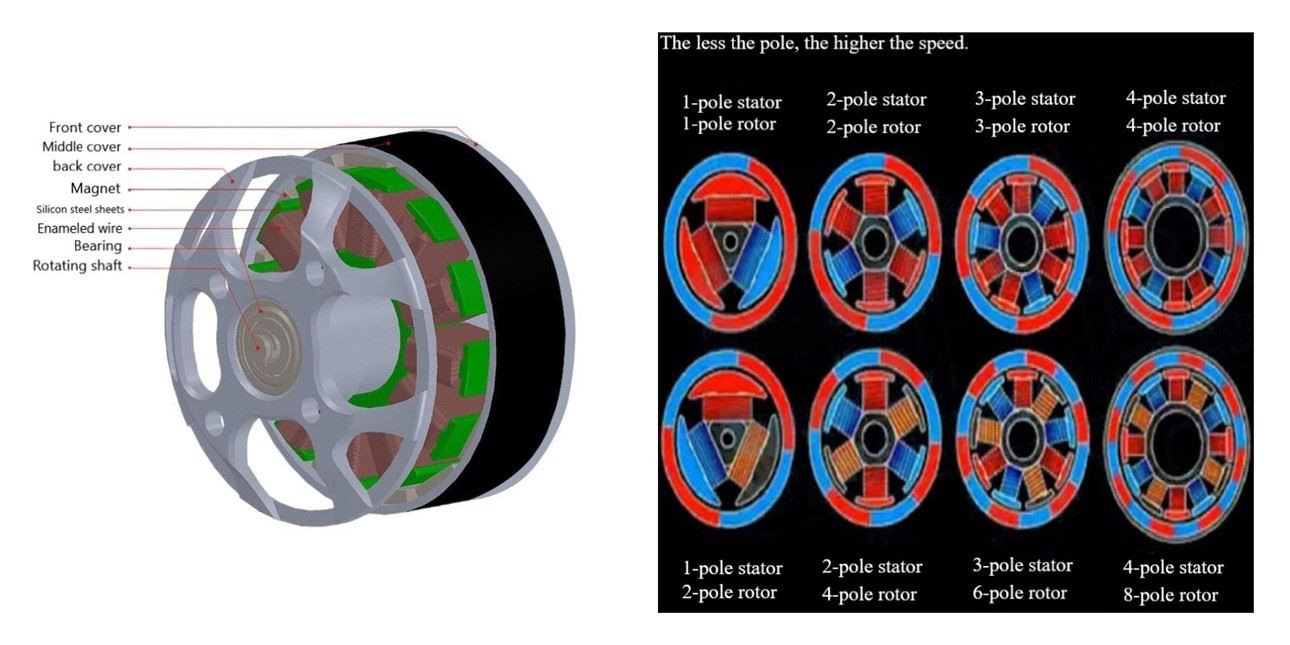

Jo mindre polen er, jo høyere hastighet. Som vist i figuren ovenfor.
