Vannstrømsensormagnet

Noen introduksjon av vannstrømsensormagnet

Vannstrømssensor er et slags vannstrømsinduksjonsinstrument som sender ut puls, strøm eller spenningssignal gjennom induksjon til vannstrømmen. Utgangen av signalet har en viss lineært proporsjonal med vannstrømmen, og kan dermed betjenes til styring av vannkontroll og strømningsberegning avhengig av den aktuelle samtaleformelen og sammenligningskurven. Faktisk, som en kjernekomponent i vannstrømssensor, har vannstrømsensormagnet lenge vært en typisk bruk av sprøytestøpt neodymmagnet eller sprøytestøpt ferrittmagnet.

Grunnprinsipp for vannstrømssensor

Vannstrømssensor er hovedsakelig sammensatt av kobberventilhus, vannstrømsrotorenhet, jevnstrømningssystem og hallkomponent. Vannstrømssensor er vanligvis montert på innløpet til varmeren for å måle innflytende strømning, og den magnetiske rotorenheten roterer når vannet strømmer gjennom den. Hall-komponentutgang og tilbakemelding tilsvarende pulssignal til kontrolleren, deretter justerer kontrolleren strømmen til proporsjonalventilen og dermed gassbruken i henhold til strømningshastigheten.

Sammenligning mellom differensialtrykk vannluftkoblingsventil og vannstrømssensor

Vanngasskoblingsventil med differensialtrykk er mekanisk, med kompleks struktur og stort volum, men kontrollkretsen er enkel; Vannstrømssensoren er elektrisk, med relativt enkel struktur og lite volum, men kontrollkretsen er kompleks.

Enda viktigere, førstnevnte har høyt startvanntrykk og stor motstand i vannveisystemet, så det er ikke egnet for bruk i vannvarmere med høy kapasitet over 10L / min; Sistnevnte har lavt startvanntrykk og lav motstand i vannveisystemet. Den har vært mye brukt i varmtvannsberedere med stor kapasitet over 10L / min.

Om vannstrømsensormagnet

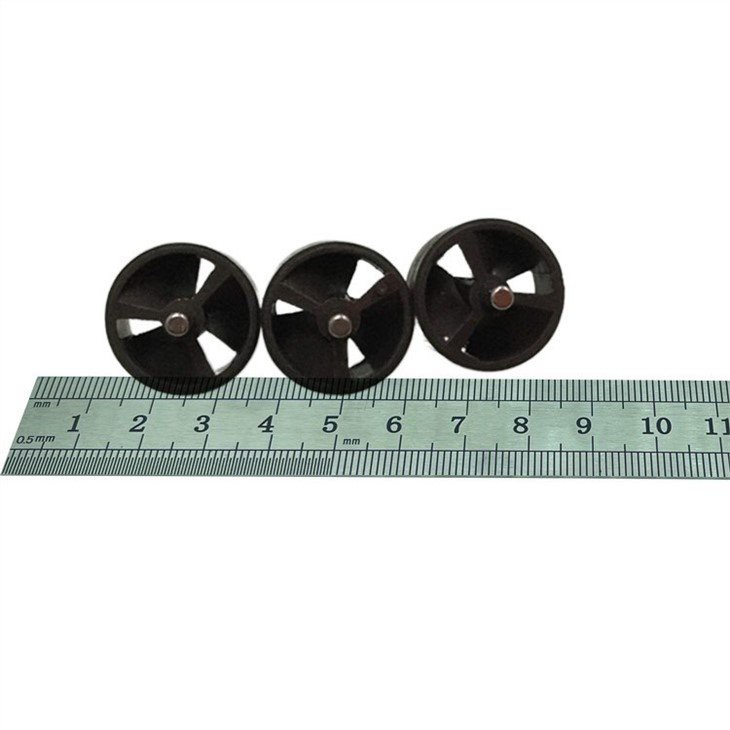

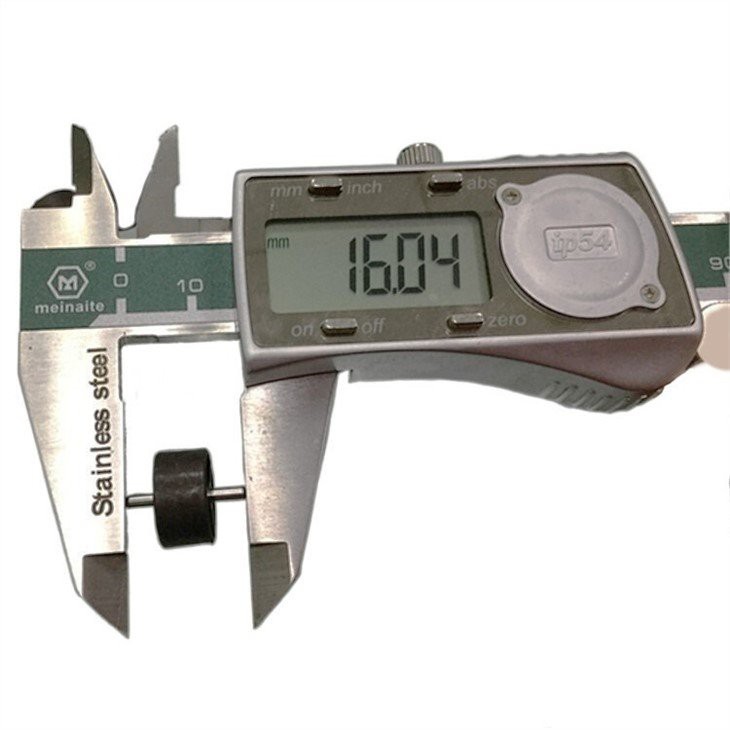

Vannstrømsrotorenheten består hovedsakelig av turbinbryterhus, magnetisk rotor og bremsering. Vannstrømsensormagnet er i hovedsak en halleffektsensormagnet. Hall-komponenten vil lede når forskjellige magnetiske poler mot den, og deretter kuttes av en gang unna.
