5G sirkulasjonsmagnet

Introduksjonav5G sirkulasjonsmagnet

5G har tiltrukket seg mye oppmerksomhet på grunn av sine applikasjonsmuligheter innen kjøretøynettverk og industriell IOT, mens handelskrig mellom Kina og USA også fremmer temperaturen. Faktisk har 5G også skapt oppstyr på grunn av masseproduksjonen av 5G-sirkulasjonsmagnet. Som en viktig komponent i radiofrekvensundersystemet har sirkulatorer blitt mye brukt i bølgefilter, duplekser og refleksjonsforsterker for 2G ~ 4G trådløs basestasjon. 5G har mye høyere krav til nettverkskapasitet sammenlignet med 4G, og Massive MIMO Technology er en av de kritiske teknologiene for å forbedre nettverkskapasiteten. For å støtte Massive MIMO-teknologi øker antennekanalen for 5G betydelig til 64-kanal fra 4-kanal og 8-kanal i 4G. Forbruket av radiofrekvente enheter har blitt økt flere ganger med de økende kanalene. Dessuten mer basestasjonstetthet enn 4G på grunn av forbedring av arbeidsbåndet. Derfor vil forbruket av sirkulator og relevant 5G-sirkulator øke kraftig.

Hva er Circulator?

Sirkulator er en radiofrekvent passiv enhet i mobilkommunikasjonsfeltet som tillater overføring av mikrobølge- eller radiofrekvente signaler i ensrettet ring. Enveisoverføringsegenskapene er basert på den gyromagnetiske egenskapen til gyromagnetisk ferritt. Gyromagnetisk ferritt er et slags ferrittmateriale hvor polarisasjonsplanet konstant roterer rundt overføringsretningen når den polariserte elektromagnetiske bølgen går gjennom ferritten i en bestemt retning under høyfrekvent magnetfelt. Enveisoverføringsegenskapene brukes hovedsakelig for gjensidig isolasjon mellom nivå og nivå eller mellom nivå og system av radiofrekvensutstyr for å sikre at det fungerer uavhengig, derfor beskytter signalkilden og reduserer frekvenstrekk, interferens eller unødvendig stråling som effektivt vil forbedre kretsen kvalitet.

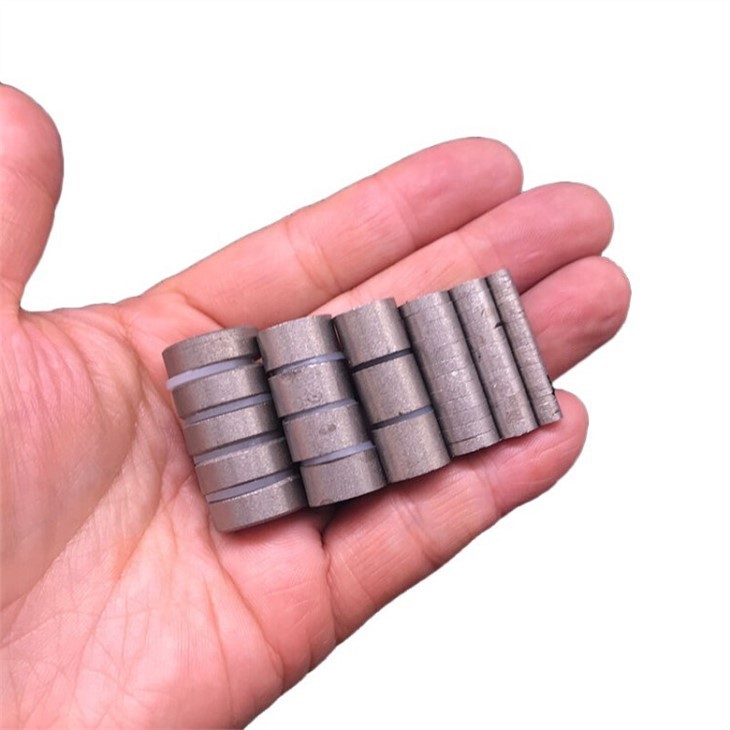

Om 5G sirkulasjonsmagnet

Permanente magneter er en nøkkelkomponent som påfører det konstante likestrømmagnetiske feltet til gyromagnetisk ferritt, og påvirker direkte arbeidsbånd, temperaturstabilitet og andre parametere for sirkulatoren. Både ferritt- og samarium-koboltmagneter kan tjene som sirkulasjonsmagneter. Ferrittmagneter kan være utenfor midten og ytelsen til sirkulatoren blir ustabil, i mellomtiden kan ferritt heller ikke tilfredsstille miniatyriseringsbehovet til 5G-sirkulatoren. I dette tilfellet er Sm₂Co₁₇magneter er valgt som 5G sirkulatormagnet selv har ikke kostnadsfordelen. Med den økende byggingen av 5G-basestasjon vil etterspørselen etter Sm₂Co₁₇5G-sirkulatormagneten opplever eksplosiv vekst.
