Optisk isolasjonsmagnet

Optiske isolatormagneter

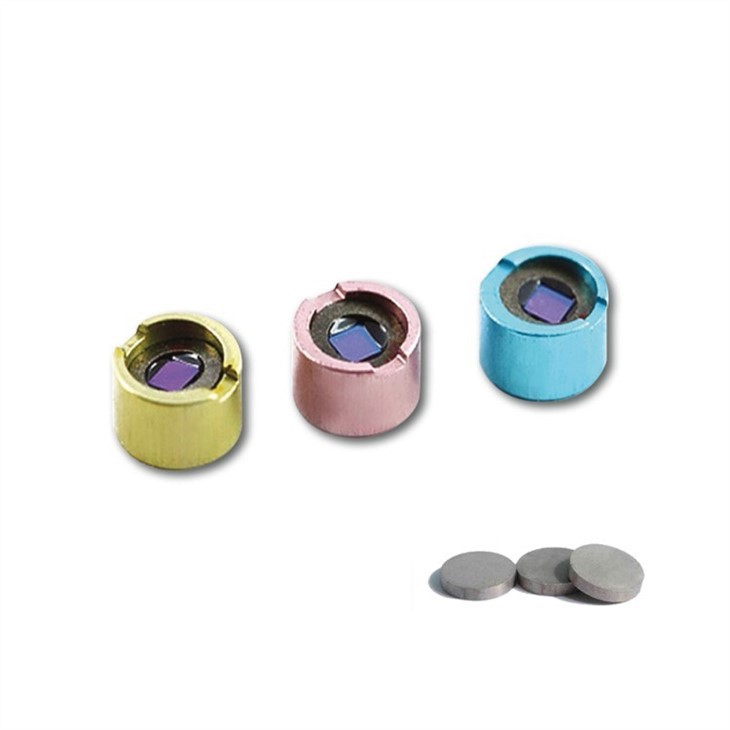

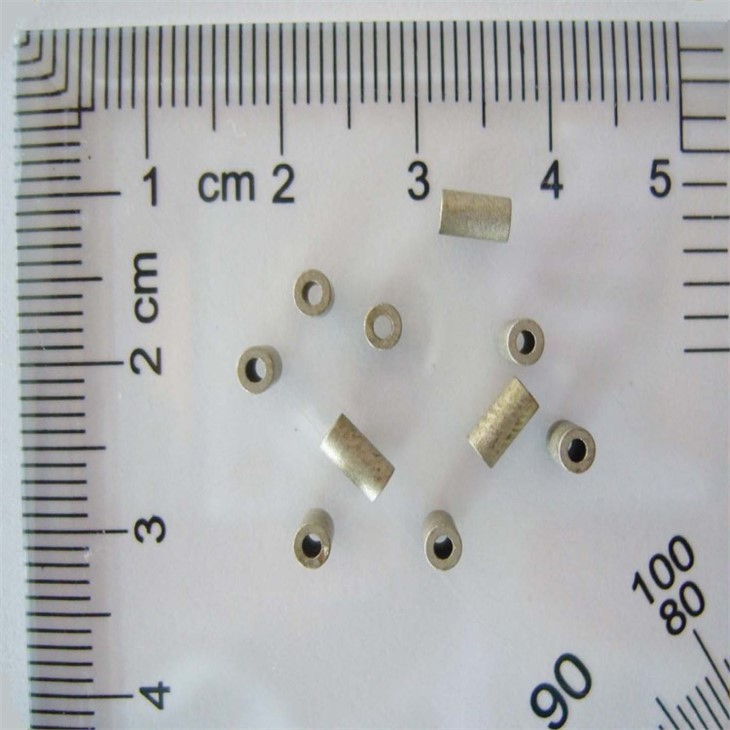

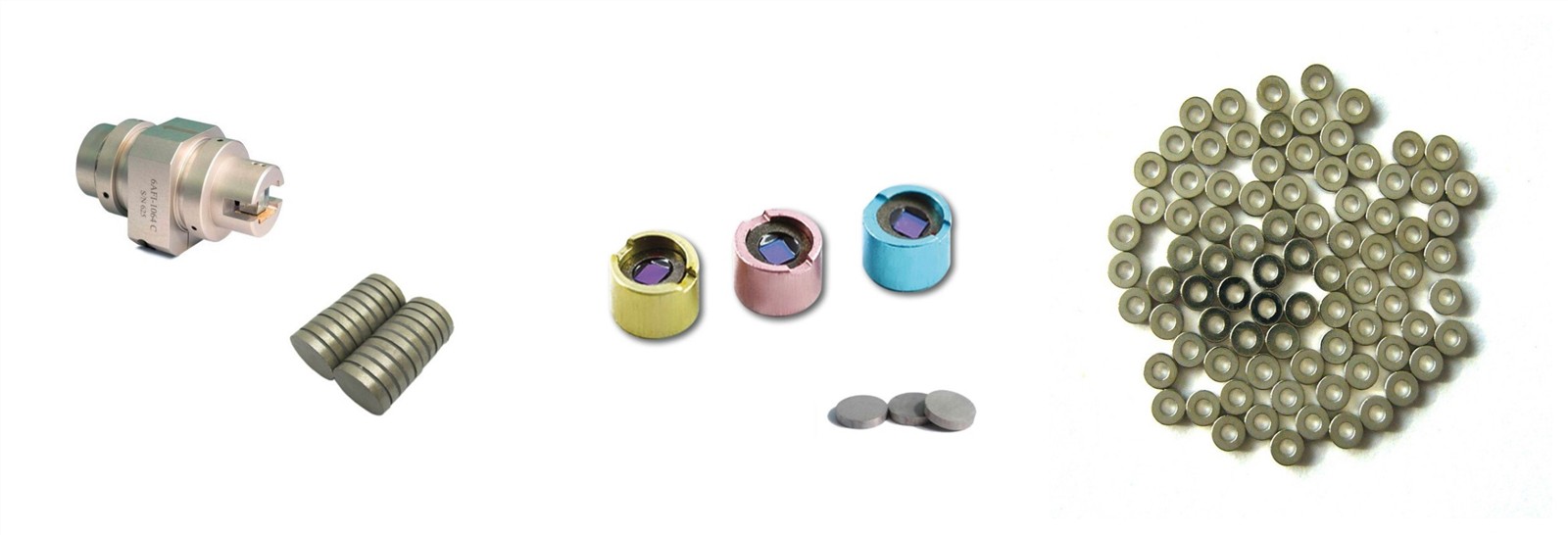

Optisk isolator er en optisk komponent som lar lys sendes i bare én retning. Optisk isolator kan brukes for å unngå å reflektere lystilbakemelding inn i den optiske enheten, og den har blitt mye brukt i optisk kommunikasjon og laserområde. Optisk isolator bruker hovedsakelig Faraday-effekten til den magneto-optiske krystallen. Som en essensiell del av optisk isolator kan både sintrede Samarium-koboltmagneter og sintrede neodymmagneter brukes som de optiske isolatormagnetene.

Hva er magnetoptisk effekt?

Magneto-optisk effekt refererer til magnetfelteffektene til samspillet mellom materie og lys. Den elektromagnetiske bølgen vil generere en rekke fenomener når den sendes gjennom mediet som har blitt endret av tilstedeværelsen av det kvasistatiske magnetfeltet. Den konvensjonelle magneto-optiske effekten inkluderer:

1.Faraday-effekt: kan brukes på optisk isolator og optisk sirkulator.

2.Kerr-effekt: kan brukes på kameraets lukker.

3. Zeeman-effekt: kan brukes til måling av spesifikt ladning-til-masseforhold og magnetfelt til himmellegemet.

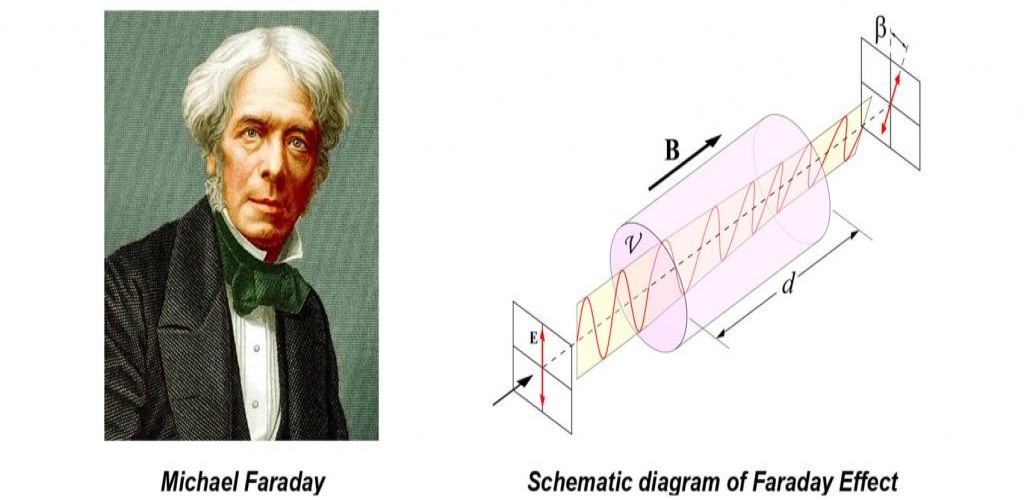

Hva er Faraday-effekten?

Faraday Effect refererer til interaksjonen mellom magnetfeltet og optisk bølge i mediet. Polarisasjonen av polarisert lys vil bli endret av virkningen av magnetfeltet. Faraday Effect har blitt mye brukt i flere måleapparater, inkludert optisk rotasjon, amplitudemodulasjon og fjernmåling av magnetfeltet.

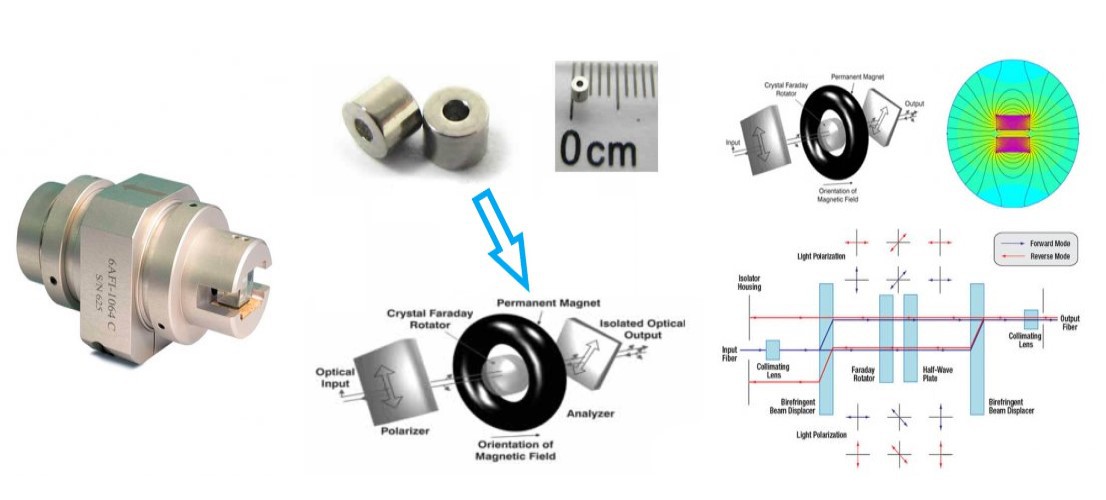

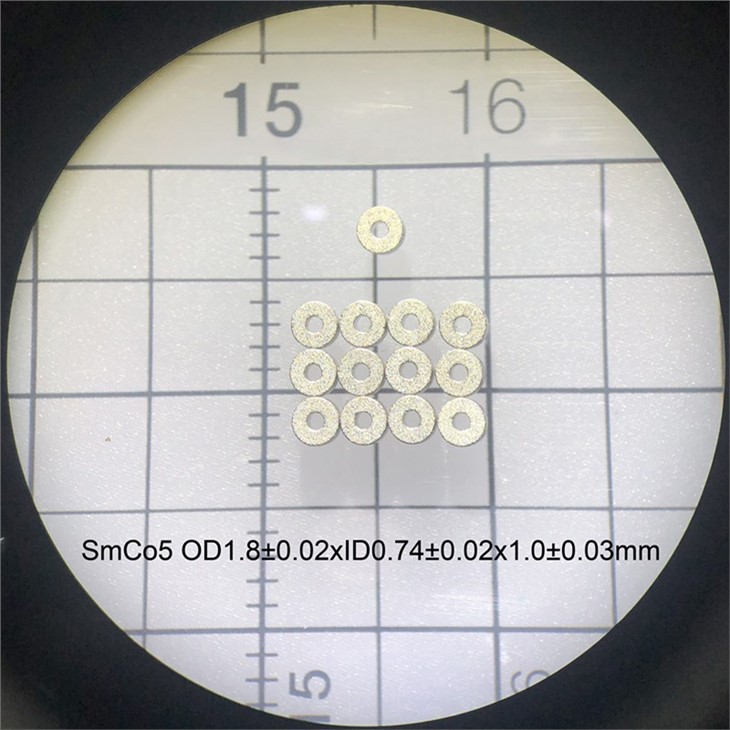

Driftsprinsippet til den optiske isolatoren er basert på ikke-gjensidigheten til Faraday-rotasjon. Hovedkomponenten i den optiske isolatoren er den såkalte Faraday-rotatoren. Faraday rotator består av Terbium Gallium Granat (TGG) magneto-optisk krystall og høyytelses permanent magnet. Den magneto-optiske krystallen må påføre det passende magnetiske feltet som krever permanent magnet gir nok magnetfelt i rommet til magneto-optisk krystall. Micro Samarium Cobalt Magnets er hovedvalget i denne applikasjonen.
