Ultra høy temperatur SmCo-magnet

Forskningshotspot for Samarium Cobalt-magneter inkluderer høyytelses SmCo-magnet, temperaturkompensert SmCo-magnet og ultrahøytemperatur SmCo-magnet. Den primære forskjellen mellom ultrahøy temperatur SmCo-magnet og konvensjonell Sm(Co, Cu, Fe, Zr)_zmagneter er innholdet i samarium, kobolt og jern. De_Hcjverdien av konvensjonell Sm(Co, Cu, Fe, Zr)_zmagneter er relativt høye, så avtar koersiviteten raskt med økende temperatur og maksimal arbeidstemperatur T_wer bare 300 grader Celsius. Mens ultrahøytemperatur SmCo-magneter er en type permanentmagnet med relativt lav temperaturkoeffisient for egenkoercivitet_Hcj. Den er utviklet ved å justere sammensetningen og prosessparametrene til konvensjonelle Sm(Co, Cu, Fe, Zr)_zmagneter.

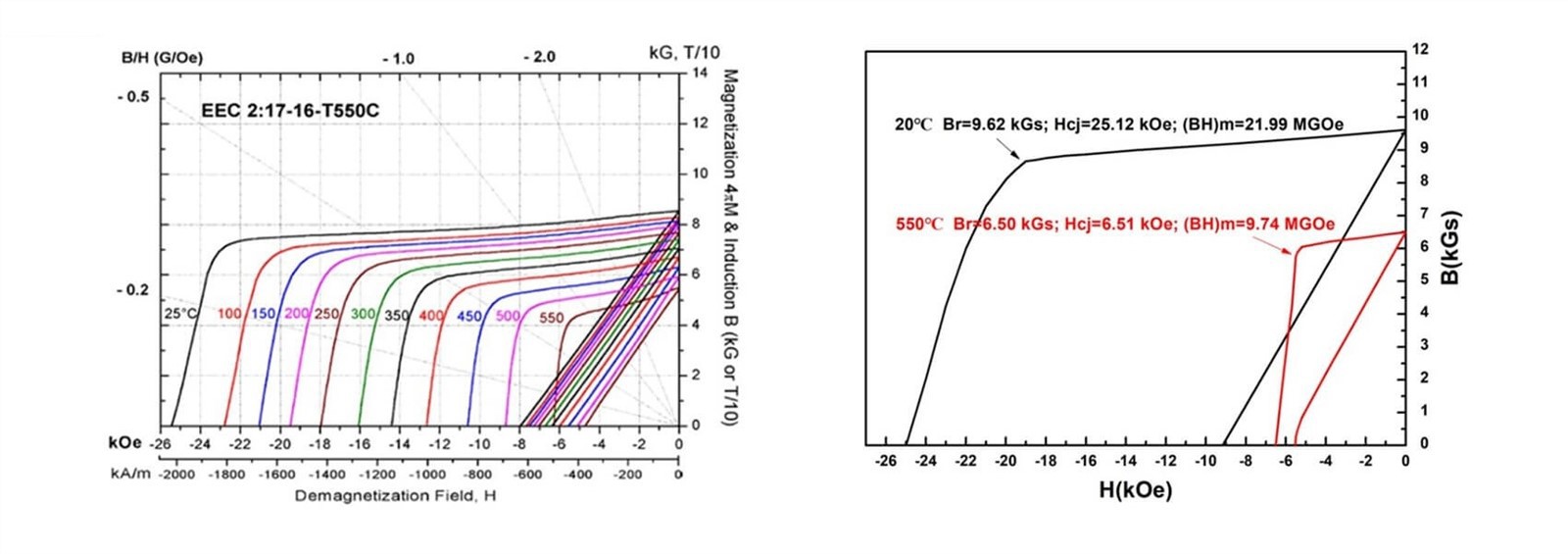

Termisk stabilitet til permanentmagnetene inneholder i hovedsak doble definisjoner. Den første er remanenstemperaturkoeffisient_Brbør ha lav nok absolutt verdi, så endrer magnetisk fluks lite i området fra romtemperatur og høy temperatur. En annen definisjon er at irreversibelt flukstap av åpen krets bør være lavt nok. T_wer underordnet den andre definisjonen hvilke forespørselsmagneter har høy nok romtemperatur egenkoercivitet Hcj og lav_Hcj. Den kombinerte effekten av disse to parameterne kan få Hcj til å opprettholde en høyere verdi under høy temperatur og dermed unngå at knepunktet vises i andre kvadrant. En lineær BH-kurve i andre kvadrant er kritisk for alle dynamiske applikasjoner, spesielt motorer. Mange studier har indikert at redusere absolutt verdi av_Hcjkan forbedre T_weffektivt sammenlignet med å forbedre romtemperaturen Hcj når sammensetningen i utgangspunktet er bestemt. Studier har også vist_Hcjer relatert til dimensjonen av cellestruktur i Sm₂(Cu, Cu, Fe, Zr)₁₇. De_Hcjverdien reduseres med reduksjonen av cellestrukturens dimensjon. Jo høyere samarium- og koboltinnhold, jo mer Sm(Co, Cu)₅cellegrensefaser, og dermed gunstig for å danne fin cellulær struktur og redusere temperaturkoeffisienten for egen tvangsevne. For ultrahøy temperatur SmCo-magnet vises BH-kurver i hele temperaturområdet fra 25 til 550 grader Celsius som linje uten knepunkt. SDM har allerede mestret masseproduksjon av ultrahøy temperatur SmCo-magnet ved å optimalisere flertrinns varmebehandlingsprosess og bygge optimal cellulær struktur.
